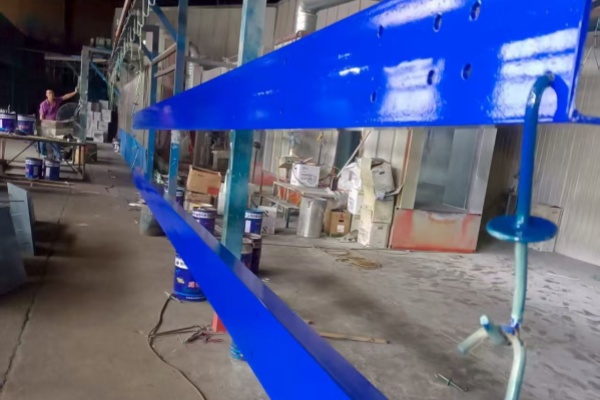

静电喷涂粉末工艺以其高效、环保、涂层质量优异的特点，在现代涂装领域应用广泛。然而，要获得平整、均匀且附着力强的完美涂层，关键在于对工艺参数进行精准调控。本文将为您系统解析如何调整这些核心参数，以实现最佳的喷涂效果。

核心工艺参数调整要点

成功的粉末喷涂依赖于多个参数的协同作用。其中，电压、电流、出粉量、雾化气压、喷涂距离以及工件接地是六大关键控制要素。

首先，静电高压是粉末带电的核心。电压通常设置在60-90kV之间。电压过低，粉末带电不足，导致上粉率低、涂层薄；电压过高，则可能造成粉末反弹或尖端部位产生“法拉第笼效应”，使凹陷、死角处难以上粉。需要根据粉末类型和工件形状进行微调。

其次，出粉量与雾化气压需平衡设置。出粉量过大易造成涂层过厚、流平不佳；过小则效率低下。雾化气压主要影响粉末的雾化状态和喷幅宽度。气压过高可能吹散已吸附的粉末，过低则会导致出粉不畅、喷幅过窄。一般建议在保证粉末充分雾化的前提下，使用较低的气压。

第三，喷涂距离通常保持在150-300mm。距离太近易产生放电火花，且涂层不均匀；距离太远则电场强度减弱，上粉率下降。同时，必须确保工件接地良好，这是形成完整静电回路的基础，接地不良会直接导致上粉率急剧降低。

实践案例分析

以某铝合金型材喷涂为例，初期出现了边角露底、平面橘皮的现象。经分析，问题源于参数设置单一：高压设定为85kV，但型材结构复杂。解决方案是：将电压调至70kV，降低雾化气压，并适当减小喷枪与复杂截面的距离，同时对操作者进行匀速走枪培训。调整后，粉末在边角处的包裹性显著改善，平面流平度也得到提升，涂层质量完全达标。

总而言之，调整静电粉末喷涂参数并无固定公式，它需要操作者深刻理解静电吸附原理，并根据粉末特性、工件几何形状、生产线速度等具体条件，进行动态、系统的优化。只有通过精细化的参数协同控制，才能稳定地获得高品质的涂层。
